Transportador de alimentação de parafuso de tubo inclinado
Introdução
O transportador de alimentação do parafuso de tubo de inclinação é usado para transportar pó de PE da seção inferior para a seção superior. O ângulo da inclinação é de 42. A entrada está no lugar inferior, a tomada de descarregamento está no transportador de parafuso do tipo de tubo. Inclined é composto de tubo de parafuso externo, eixo oco interno com voos parafusos, motor e caixa de engrenagens, rolamentos, pernas de suporte.
Sua vedação é a embalagem da glândula adotada, feita de Teflon/PTFE.

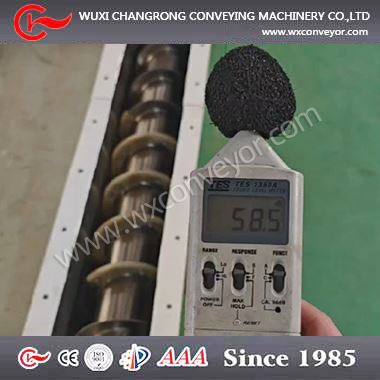

Fotos como abaixo:
Materiais do transportador de alimentação do parafuso de tubo de inclinação
Todos os materiais de PE em pó contados são feitos de SUS304, o restante é feito de aço carbono por Q235.
Dados técnicos do transportador de parafuso de tubo inclinado
|
Nome do componente |
Transportador de alimentação de parafuso de tubo inclinado |
|
|
Lâmina de parafuso |
Ø146mm |
|
|
Passo da lâmina de parafuso |
120mm |
|
|
Espessura da lâmina do parafuso |
4mm |
|
|
Eixo central do parafuso |
Ø89*5mm |
|
|
Comprimento do transportador de parafuso |
5900mm |
|
|
Sistema de acionamento |
4KW a 80rpm |
|
|
Dirija a direção |
A unidade é a unidade doméstica, a série "GFAF", o redutor de engrenagem helicoidal, o motor elétrico C/W montado no eixo 380V -3 pH -50 Hz e uma classificação IP55 e localizada na extremidade da entrada do transkeror |
|
|
Inclinação do transportador de parafuso |
420 |
|
|
Tratamento de superfície |
Polimento interno 250 malha, explosão de areia externa. |
|
|
Peso líquido |
423kgs |
|
|
Tamanho da embalagem |
6900*500*600mm |
|
|
Tipo de embalagem |
Por caixa de madeira compensada ou estrutura de aço ou palete (ou conforme o conselho do comprador) |
|
|
Tempo de fabricação |
30 dias a 45 dias após o adiantamento |
|
|
Termo de pagamento |
30% pré -pago por t/t, 70% devem ser equilibrados antes da entrega |
Pode ser negociado. |
|
Período de garantia |
12 meses após a inicialização no local ou 18 meses após o parto, o que ocorrer primeiro |
|
|
Serviço do site |
Podemos enviar técnicos para o site, se necessário |
Desenho de esboço do transportador de alimentação do parafuso de tubo de inclinação:
Incline Tub parafuso de parafuso de parafuso de parafuso de inspeção do transportador de transportador
Toda a soldagem é 100% inspecionada visualmente durante o estágio de fabricação .Wuxi Changrong pode fornecer relatório pelo relatório de teste RT ou PT, se necessário.
Como obter um design e citação corretos personalizados
Envie -nos as seguintes informações:
Comprimento de transporte. L=____ m
Transportar grau de inclinação.=____00(A inclinação é de 10a 900)
Capacidade de transporte=___ m3/hora
O transporte é contínuo ou não
Qual é o tipo de materiais a serem transportados? pó, partícula ou outra coisa. Forneça a densidade em massa dos materiais, capacidade de fluxo, umidade, etc.
O transportador de parafuso é feito de aço inoxidável ou aço carbono
Tensão em sua localização. Na China, é 380V, 50Hz, 3ph
Como ter chance de visitar a fábrica na China
Annabel Lin é responsável por negócios estrangeiros em Wuxi Changrong que transporta a Machinery Co., Ltd desde 2011. Com seus esforços, juntamente com sua equipe, Wuxi Changrong forneceu muitos equipamentos para a Rússia, EUA, Japão, tcheco, Lituânia, Zâmbia, Argélia, Malásia, Cingapura, etc.
